顎式破碎機都是由哪些結構組成的
- 發表時間：2022-07-03
- 來源：網絡
- 人氣：0

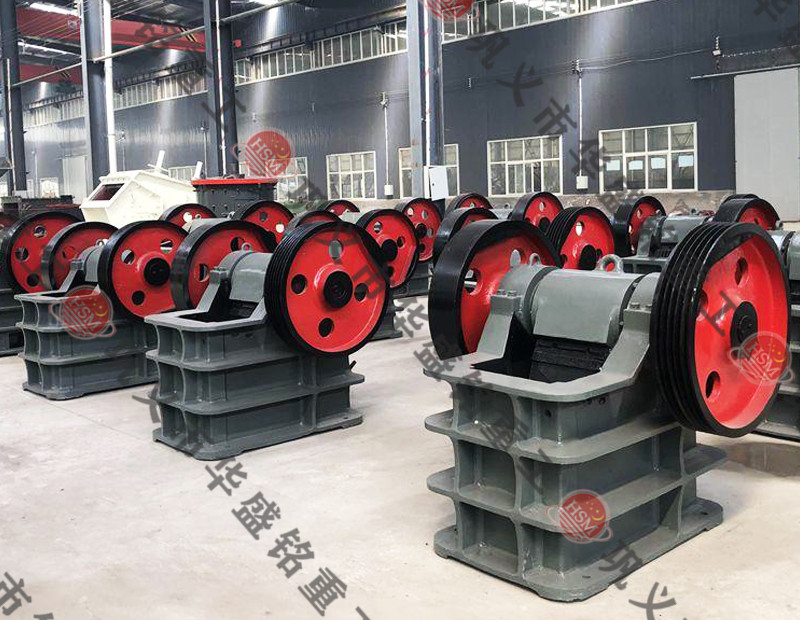

機械行業中有很多設備都是大家工作上很好的搭檔，就拿顎式破碎機來說，顎式破碎機俗稱鄂破，又名老虎口。由動鄂和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業的破碎機。被破碎物料的高抗壓強度為320Mpa。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的中等粒度破碎。很多用戶都前來購買令他們滿意的顎式破碎機，今天華盛銘要說的呢是關于顎式破碎機結構的，那么大家知道顎式破碎機都是由哪些結構組成的嗎？華盛銘來告訴不知道的朋友們吧。
顎式破碎機的結構比較簡單，主要由機架、工作機構、傳動機構、調節裝置、拉緊裝置，保險裝置和潤滑系統組成。
1.機架：在工作中承受很大的沖擊載荷，要求其有足夠的強度和剛度。對于小型鄂破一般采用整體鑄造機架。
2.工作機構：顎式破碎機的工作機構由固定顎和動顎組成。兩顎構上均襯有錳鋼制成的齒板，齒板用螺栓和楔固定在顎板上。由于它直接參與破碎，故為提高破碎效果，襯板表面均有縱向波紋，而且凹凸相對。由于在破碎時襯板各個部位的磨損很不均勻，特別是下部靠近排料口的位置磨損很嚴重，為此一般都把襯板制成上下對稱的，等下部磨損后將其倒置以延長其使用壽命。
3.傳動機構：主要由帶輪，偏心軸，拉桿和肘板等組成。偏心軸支承在機架側壁上的主軸承中。為了確保動顎和肘板緊密結合，通常采用由拉桿和彈簧組成的拉緊裝置。當動顎擺動時，它不僅可保證 動顎和肘板不致分離，而且可部分平衡動顎和肘板所產生的慣性力。
4.拉緊裝置：由拉桿、彈簧及調節螺母等零件組成、拉桿的一端鉸接在動顎底部的耳環上；另一端穿過機架壁用彈簧及調節螺母張緊，當動顎向前擺動時，動顎和肘板將產生慣性力矩,而連桿回程時,動顎慣性使其與肘板有脫落的危險。因而要用拉緊機構使肘板與動額、肘板座之間經常保持緊密的接觸。
5.調節裝置：破碎機的襯板在工作時不斷受到礦石的磨損，使得排料口寬度逐漸變大。為保證產品粒度的要求，需要及時調節排料口的寬度。常用的排料口調節裝置有下述3種。
（1）墊板調節裝置。在后推力板支座后面放入一組調節墊板，當改變墊板數目或厚度時，后推力板或前移或后退，均能達到調 節排料口寬度之目的。
（2）斜鐵調節裝置。前斜鐵安裝在機架兩個側壁的導槽內，只能水平移動。當后斜鐵被提起時，由于斜面關系使前斜鐵沿導槽向前移動，肘板和動顎則隨之前移，排料口寬度也隨之減小。這種調節裝置的優點是調節時不必停車。缺點是調節時很費力，而且整機尺寸變大
6.保險裝置：由于機械零件、鐵塊之類較大物體進入破碎腔，或者在排料口附近破碎腔被物料堵塞等原因，會使顎式破碎機產生超負荷現象。此時機器受力急增，因此，需要設置保險裝置以防破碎機意外損壞。常用的保險裝置有下述幾種。 推力板兼作保險裝置。在零件設計時，將推力板設計成薄弱的環節，當過載時使之先折斷，以保護設備其他部分不受損壞。推力板一般用鑄鐵制成，并在中間鉆孔或切槽來減小其截面積。
7.潤滑系統：小型顎式破碎機一般用滾動軸承，通常主軸承和連桿頭的軸瓦過熱時用循環水冷卻。破碎機的摩擦部件用干油潤滑。偏心軸和連桿頭的軸承采用齒輪液壓泵壓入稀油進行集中循環潤滑。動顎軸承和襯板座的支承墊則采用手動干油潤滑槍定期壓入干油潤滑。偏心軸軸承通常采用集中循環潤滑。偏心軸和肘板的支撐面一般采用潤滑脂通過手動油槍給油。動顎的擺角很小，使心軸與軸瓦之間潤滑困難，常在軸瓦底部開若干軸向油溝，中間開一環向油槽使之連通，再用油泵強制注入干黃油進行潤滑。
這就是華盛銘今天要說的內容了，如果大家有需要的話，那就來華盛銘看一下，我敢保證大家一定不會后悔，還會滿意所看到的。歡迎咨詢：400-6596-395，華盛銘期待大家的到來。
